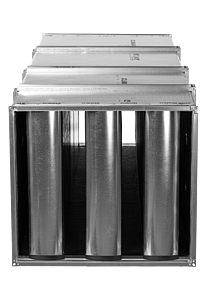

Tłumiki akustyczne Silentver

Tłumiki akustyczne Silentver

Tłumiki akustyczne to urządzenia ograniczające hałas w instalacjach przesyłu powietrza, generowany przez urządzenia i osprzęt wentylacyjny takie jak centrale, wentylatory, klimatyzatory kanałowe, regulatory, przepustnice.

Zastosowanie

Rodzaje

Budowa

Parametry techniczne

Klucz do zamówienia

Pliki do pobrania

Zastosowanie

Tłumiki CLV-B i CLV-BP oraz kulisy tłumiące CLVK-B i CLVK-BP są stosowane do obniżenia hałasu generowanego przez urządzenia wentylacyjne i klimatyzacyjne oraz inne elementy instalacji takie jak regulatory czy przepustnice.

Stosuje się je również do tłumienia przegłosów pomiędzy pomieszczeniami poprzez instalację kanałową.

Na specjalne zamówienie możemy wykonać tłumik dowolnej długości z zakresu 500-2000 mm.

Jeżeli masa całkowita tłumika przekracza 300 kg jest on wysyłany w częściach. Oddzielnie kulisy i obudowa.

Ze względu na zastosowanie płyt Climaver tłumiki są odporne na czyszczenie mechaniczne.

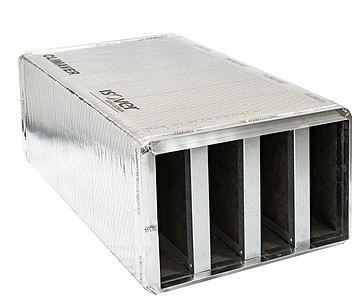

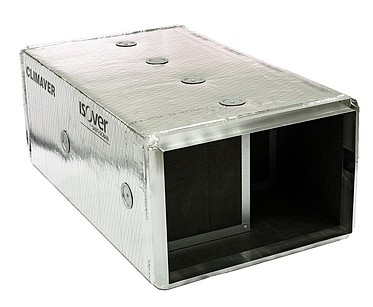

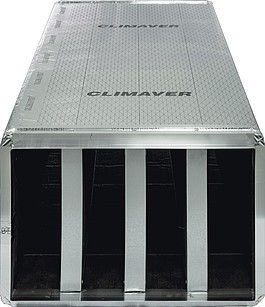

Rodzaje

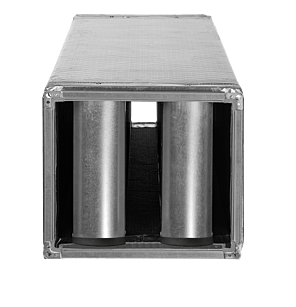

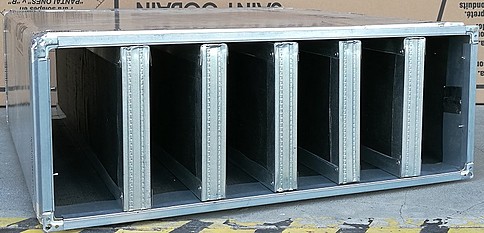

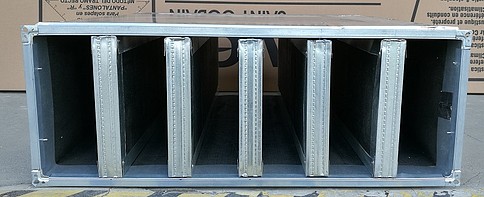

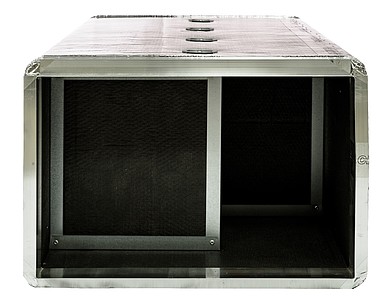

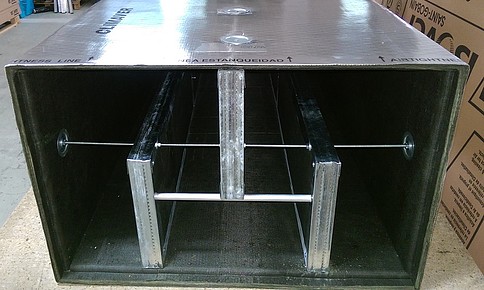

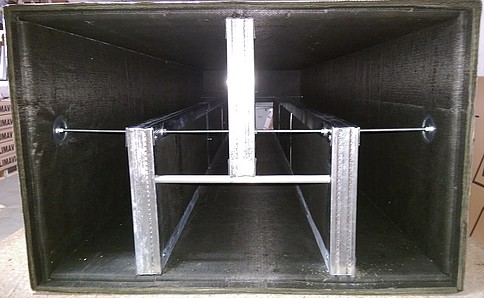

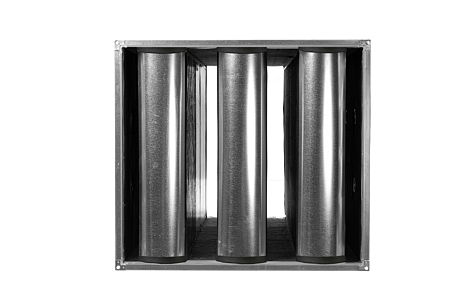

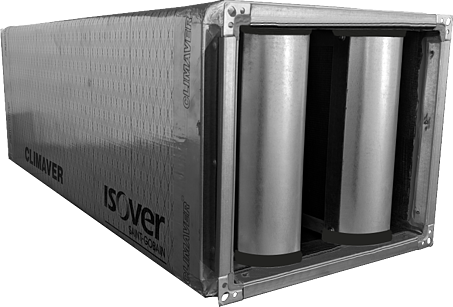

Kulisy wykonane są z koryta dolnego i górnego oraz zaokrąglonych profili czołowych z blachy stalowej ocynkowanej. Jako materiał dźwiękochłonny bezpośrednio stykający się z przepływającym powietrzem zastosowano płyty Climaver A2 Black 25 mm i Climaver A2 Plus 25 mm. Jako wypełnienie pomiędzy płytami zastosowano wełnę mineralną szklaną. W odróżnieniu od innych producentów również obudowa tłumika jest wykonana z materiału dźwiękochłonnego, tj. płyt Climaver A2 Black. Standardowo zakończone są ramką 20 lub 30 w zależności od wymiarów. Zastosowanie zaokrąglonych elementów czołowych znacznie obniża opory przepływu. Dostępne są również dłuższe owiewki w kształcie litery V.

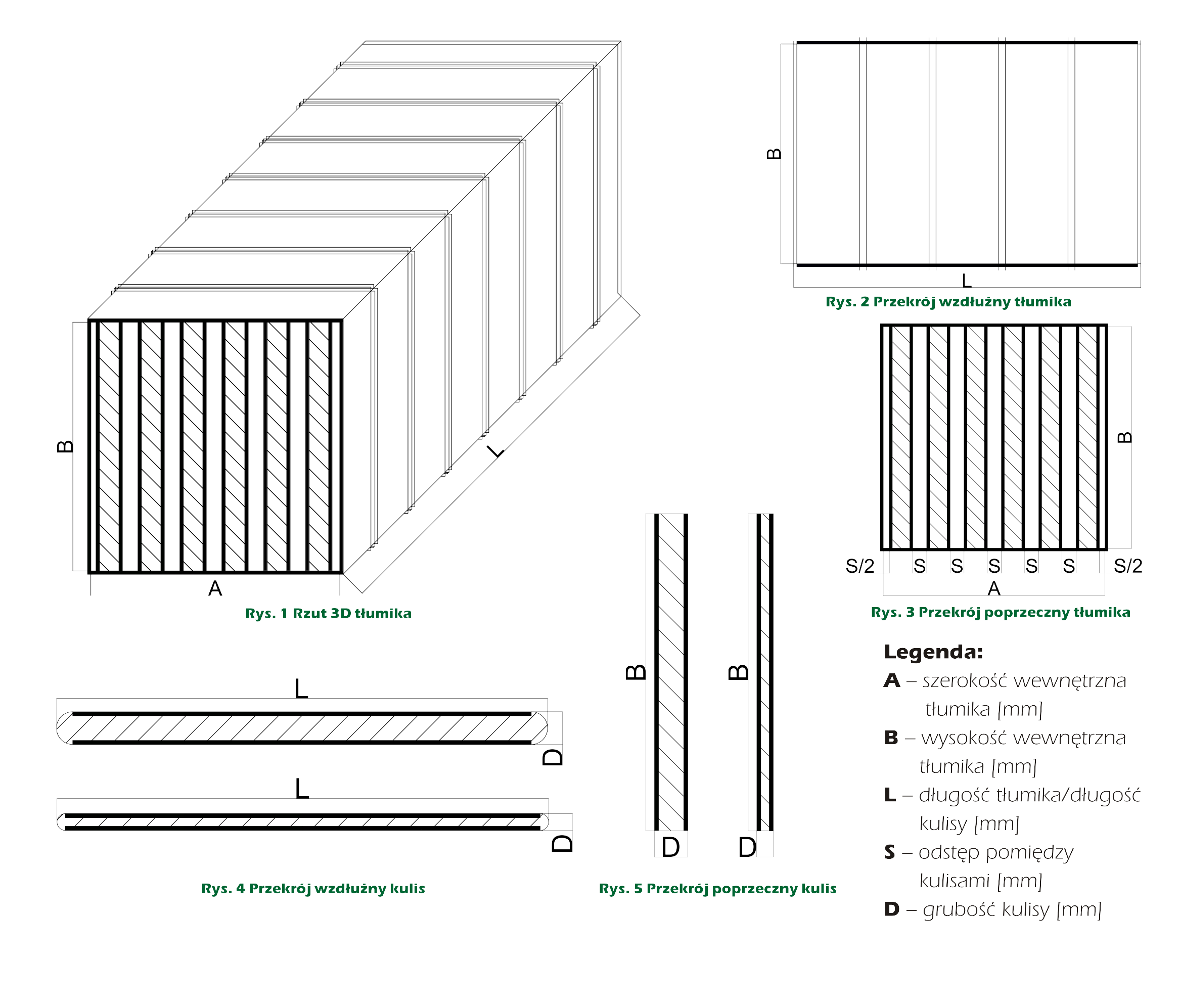

Budowa

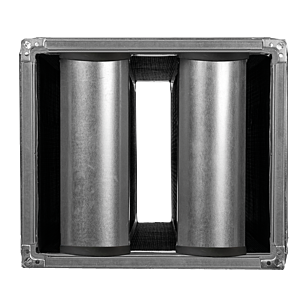

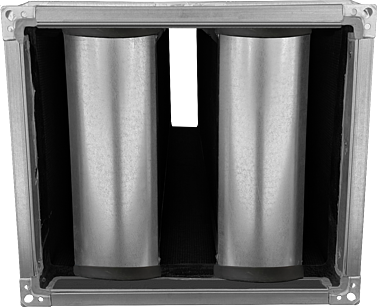

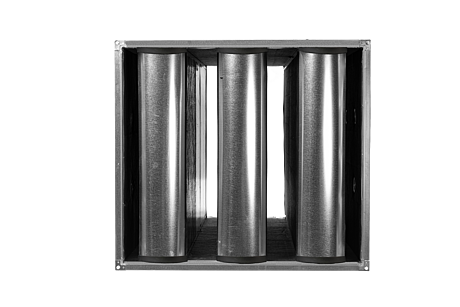

Kulisy produkowane są w dwóch grubościach: 100 oraz 200 mm. Standardowe zakończenie wykonane jest z zaokrąglonych profili z blachy stalowej ocynkowanej. Na specjalne zamówienie możliwe jest zakończenie za pomocą owiewek w kształcie litery V.

  • B – kulisy absorpcyjne wykonane obustronnie z płyt Climaver A2 Black 25 mm zalecane do tłumienia w zakresie średnich i wysokich częstotliwości.
  • BP – kulisy absorpcyjno-rezonansowe jednostronnie wykonane z płyt Climaver A2 Black 25 mm i jednostronnie z płyt Climaver A2 Plus 25 mm zalecane do tłumienia w zakresie niskich i średnich częstotliwości.
Parametry techniczne
  • Zakres dopuszczalnych ciśnień pracy: -800 do +800 Pa
  • Maksymalna prędkość przepływu pomiędzy kulisami: 20 m/s
  • Temperatura pracy: do 100° C
  • Obudowa: z płyt Climaver A2 Black 25 mm lub 40 mm
  • Klasa szczelności: B


Dopuszczalne wymiary

  • Szerokość: 200-2800 mm
  • Wysokość: 200-2800 mm
  • Długość: 500, 1000, 1500 oraz 2000 mm
  • Odstępy pomiędzy kulisami: 60, 80, 100, 120, 140, 160, 180 oraz 200 mm

Klucz do zamówienia

CLV-B-200-100-4-1200x400x1500-25-30-0

  • CLV – tłumik prostokątny
  • B – kulisy obustronnie z płyt Climaver A2 Black 25 mm
  • BP – kulisy jednostronnie z płyt Climaver A2 Black i jednostronnie z płyt Climaver A2 Plus
  • 200 – grubość kulisy w [mm] (możliwa grubość 100 i 200 mm)
  • 100 – rozstaw pomiędzy kulisami w [mm] (możliwa grubość 60, 80, 100, 120, 140, 160, 180 i 200 mm)
  • 4 – ilość kulis [szt.]
  • 1200 – szerokość wewnętrzna w [mm] (zakres od 200 do 2800 mm)
  • 400 – wysokość wewnętrzna w [mm] (zakres od 200 do 2800 mm)
  • 1500 – długość tłumika „od ramki do ramki” w [mm] (możliwe 500, 1000, 1500, 2000 mm)
  • 25 – typ obudowy tłumika (25 – Climaver A2 Black 25 mm, 40 – Climaver A2 Black 40 mm)
  • 30 – typ ramki (możliwa 20 i 30)
  • 0 – bez owiewek z profilem zaokrąglonym (1 z owiewkami typu V)

CLVK-BP-100-500-0

  • CLVK – kulisa tłumiąca
  • B – kulisy obustronnie z płyt Climaver A2 Black 25 mm
  • BP – kulisy jednostronnie z płyt Climaver A2 Black i jednostronnie z płyt Climaver A2 Plus
  • 200 – grubość kulisy w [mm] (możliwa grubość 100 i 200 mm)
  • 1500 – długość tłumika w [mm] (możliwe 500, 1000, 1500, 2000 mm)
  • 0 – bez owiewek z profilem zaokrąglonym (1 z owiewkami typu V)

Pliki do pobrania


Katalog tłumików Silentver
PL


Kalkulator doboru tłumików Silentver
PL
