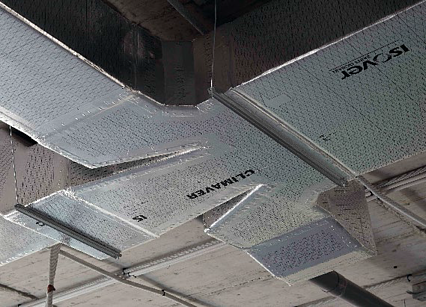

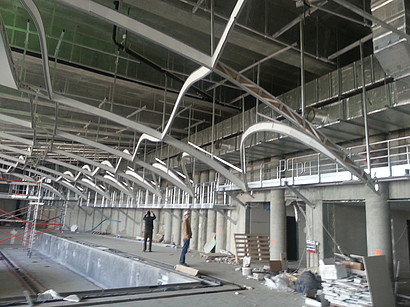

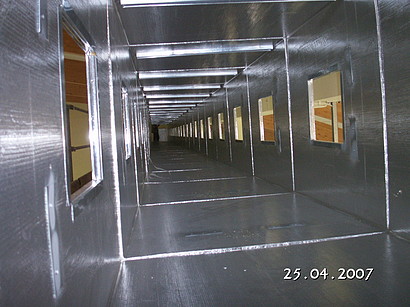

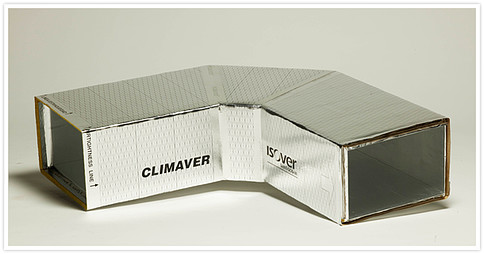

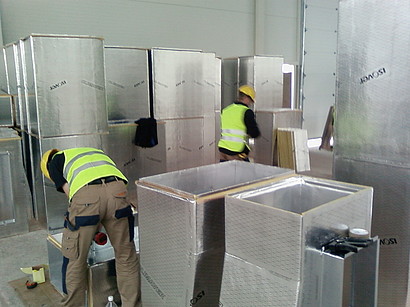

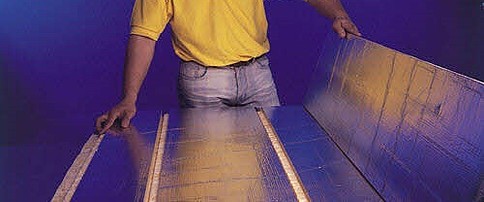

W celu wyznaczenia maksymalnej prędkości przepływu powietrza oraz maksymalnego ciśnienia zostały przeprowadzone testy zgodnie z normą PN EN 13403, gdzie przewody badane były z 2,5 raza większą prędkością oraz poddawane 2,5 raza większym ciśnieniom. W wyniku tych prób badane przewody nie wykazały żadnych śladów odkształceń, pęknięć, rozwarstwień czy erozji.

Charakterystyki oporów powietrza

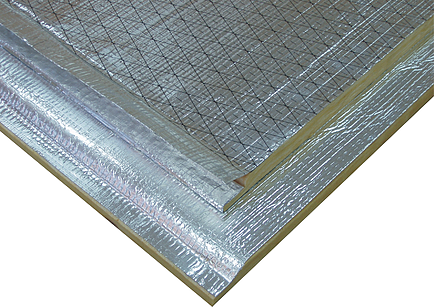

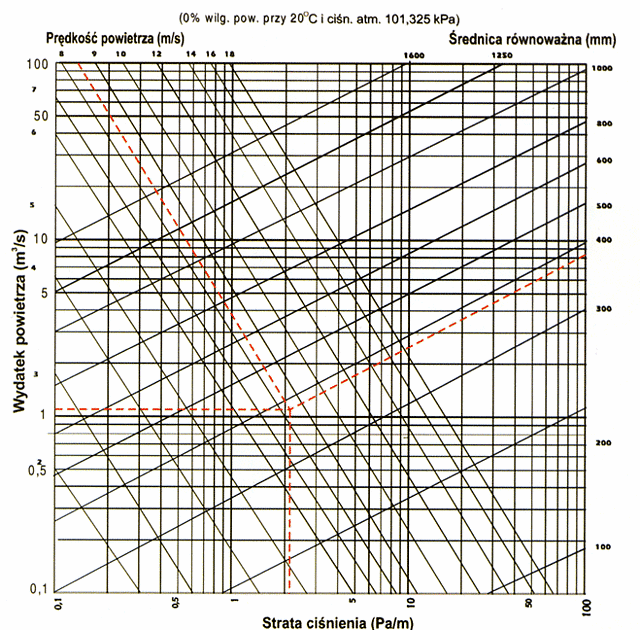

Poniższy wykres dotyczy płyt Climaver A2 Plus. W celu zamiany przewodów o przekroju prostokątnym na odpowiednie okrągłe należy stosować przelicznik:

- gdzie a i b są to wewnętrzne wymiary prostokątnego przewodu podane w mm.

Kondensacja pary wodnej

Poniższy wykres umożliwia okreslenie grubości warstwy izolacji przewodu wentylacyjnego niezbędnej w celu uniknięcia kondensacji pary wodnej. Zaznaczony czerwoną linią przykład odnosi się do ekstremalnych warunków, jakie mogą panować w pomieszczeniach i do materiału izolacyjnego płyt Climaver. Minimalna grubość izolacji zapobiegająca kondensacji pary wodnej w tych warunkach to 20 mm. 25 mm izolacji płyt Climaver zapewnia uniknięcie kondensacji.

Właściwości tłumiące

Częstotliwość pasma (Hz)	125	250	500	1000	2000	4000		αw
Współczynnik tłumienia *	0,20	0,20	0,20	0,60	0,50	0,40		0,30(MH)
Wymiary wewnętrzne przewodu (mm)	Tłumienie akustyczne dla prostego przewodu (dB/m)							Klasa pochłaniania dźwięku D
200 x 200	2,21	2,21	2,21	10,27	7,96	5,82
300 x 400	1,29	1,29	1,29	5,99	4,64	3,40
400 x 500	0,99	0,99	0,99	4,62	3,58	2,62
400 x 700	0,87	0,87	0,87	4,04	3,13	2,29
800 x 1000	0,50	0,50	0,50	2,31	1,79	1,31

		- pochłanianie dźwięku na 1m przewodu
		- współczynnik pochłaniania dźwięku
	p	- obwód przewodu (m)
	S	- powierzchnia przewodu (m2)
	L	- długość przewodu (m)

*Powyższe dane uzyskane na podstawie badań przeprowadzonych zgodnie z normą PN-EN ISO 354:2005

Przewodnictwo cieplne
