opis systemów

PŁYTY Z WEŁNY SZKLANEJ

Opis


Rozwój nowych technik wykonywania przewodów powietrznych był zawsze ukierunkowany na zaspokojenie coraz większych wymagań, co do jakości dostarczanego powietrza, oszczędności energii i sprawności instalacji. W wyniku długoletnich prac badawczych mających na celu stworzenie jak najdoskonaszych systemów przesyłu powietrza powstały systemy wentylacyjne CLIMAVER, które wykonuje się w oparciu o zastosowanie płyt CLIMAVER.








Płyty CLIMAVER są sztywnymi płytami wykonanymi z gęsto sprasowanych włókien szklanych połączonych żywicą termoutwardzalną, pokrytymi od strony zewnętrznej wzmocnioną folią aluminiową stanowiącą barierę powietrzną i posiadającymi różnorodne powłoki od strony przepływającego strumienia powietrza.

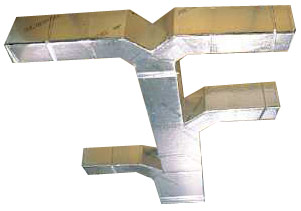

Płyty służą do wykonywania gotowych, izolowanych termicznie i akustycznie przewodów o przekroju prostokątnym, służących do przesyłu powietrza w instalacjach klimatyzacyjnych, wentylacyjnych oraz powietrznych instalacjach grzewczych.

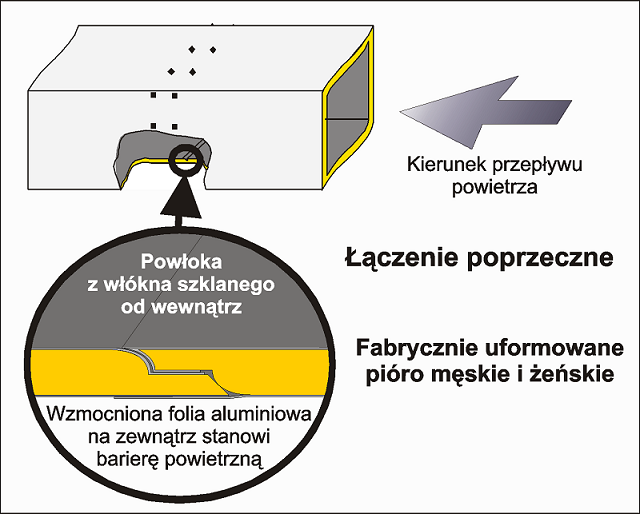

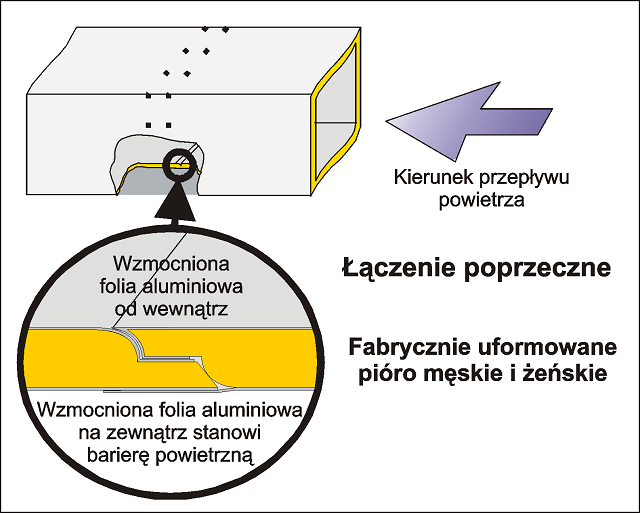

Płyty posiadają krawędzie fabrycznie uformowane w męskie i żeńskie pióro co pozwala w szybki i prosty sposób uzyskać silne i szczelne poprzeczne łączenie przewodów.



Ze względu na budowę rozróżniamy pięć zasadniczych rodzajów płyt CLIMAVER:

PŁYTA CLIMAVER A2 BLACK
PŁYTA CLIMAVER A2 BLACK
PŁYTA CLIMAVER A2 PLUS
PŁYTA CLIMAVER A2 PLUS
PŁYTA CLIMAVER B BLACK
PŁYTA CLIMAVER B BLACK
PŁYTA CLIMAVER B PLUS
PŁYTA CLIMAVER B PLUS
PŁYTA CLIMAVER DECO
PŁYTA CLIMAVER DECO



Rodzaj materiału powłoka zewnętrzna gramatura powłoki zewnętrznej grubość powłoka wewnętrzna gramatura powłoki wew-
nętrznej
grubość
Climaver A2 Black folia aluminiowa zbrojona siatką z włókna szklanego oraz wzmocniona warstwą papieru impregnowanego  185 g/m2 folia al. - 70μm

papier - 130 μm

czarna tkanina z włókna szklanego  135 g/m2  160 μm
Climaver A2 Plus folia aluminiowa zbrojona siatką z włókna szklanego 235 g/m2 120 μm folia aluminiowa zbrojona siatką z włókna szklanego 135 g/m2 90 μm
Climaver B Black folia aluminiowa zbrojona siatką z włókna szklanego oraz wzmocniona warstwą papieru impregnowanego  185 g/m2

 folia al. - 70μm

papier - 130 μm

czarny welon z włókna szklanego 73 g/m2 350 μm
Climaver B Plus folia aluminiowa zbrojona siatką z włókna szklanego oraz wzmocniona warstwą papieru impregnowanego  185 g/m2 folia al. - 70μm

papier - 130 μm

gładka folia aluminiowa wzmocniona warstwą papieru impregnowanego 135 g/m2 folia al. - 70 μm

papier - 60 μm



Do wykonania przewodów w systemie CLIMAVER oprócz płyt potrzebujemy również kilku materiałów pomocniczych:



Zszywki



Zszywki służą do łączenia ze sobą dwóch powłok paroizolacyjnych płyt pomagając w ten sposób we wstępnym uformowaniu przewodów.









Zszywki aplikowane są przy pomocy specjalnej zszywarki.





Taśma aluminiowa



Specjalna samoprzylepna taśma aluminiowa o grubości 50 µm służy do zewnętrznego uszczelniania oraz łączenia poszczególnych sekcji przewodów.

Dzięki odpowiednim parametrom stosowanej taśmy możliwe jest uzyskanie wysokiej szczelności przewodów.

Gwarancją jakości taśmy jest znajdujący się na niej nadruk ze znakiem towarowym CLIMAVER lub UL 181 A-P.



Taśma aluminiowa zgrzewalna Termo







Do łączenia przewodów Climaver stosuje się również aluminiową tasme zgrzewalną. Taśma ta doskonale przywiera nawet w trudnych warunkach, gdy powierzchnie klejone są zakurzone lub zawilgocone.







Do aplikacji taśmy aluminiowej zgrzewalnej służy specjalne żelazko.





Klej CLIMAVER



Klej CLIMAVER jest specjalnym klejem akrylowym do płyt z wełny szklanej stosowanym do sklejania części przewodów przy wykonywaniu kształtek, nadając im większą wytrzymałość. Proste odcinki przewodów wykonuje się bez użycia kleju



Poprzez zastosowanie profili aluminiowych Perfiver otrzymujemy SYSTEM CLIMAVER METAL



Profile PERFIVER®

Tłoczone aluminiowe profile w dwóch rodzajach:



PERFIVER H:



Służą do obrabiania wszelkich brzegów płyt Climaver w przypadku różnych połączeń z metalowymi elementami instalacji (urządzeń klimatyzacyjnych, kratek, dyfuzorów, przepustnic, klap przeciwpożarowych, otworów rewizyjnych...).





PERFIVER L:



Profil ten wzmacnia i uszczelnia wzdłużne wewnętrzne krawędzie przewodów oraz podwyższa odporność przewodów na czyszczenie mechaniczne poprzez szczotkowanie.



Stosowanie profili Perfiver L jest zalecane wówczas, gdy:

  • w przewodach bedzie panowało ciśnienie wyższe niż 500 Pa lub podciśnienie nizsze niż -500 Pa.
  • konieczne będzie częstsze czyszczenie przewodów niż podaje norma PN-EN 13403

Zgodnie z normą PN-EN 13403 przewody powinny wytrzymać 20 pełnych cykli czyszczenia (raz do roku przez okres 20 lat). Przewody wykonane z płyt Climaver A2 Black, Climaver A2 Plus i Climaver B Plus bez profili Perfiver L spełniają te wymogi normy. Jeżeli przewody instalowane są np. w obiektach szpitalnych lub produkcyjnych branży spożywczej, gdzie wymagane jest częstsze czyszczenie niż raz do roku, wówczas należy zastosować profile Perfiver L.

Poniżej pokazano sposób montażu profili Perfiver L:









Profile te instaluje się na sucho, bez użycia kleju. Odpowiedni kształt umożliwia zaciskiwanie się profili w krawędziach przewodu.
