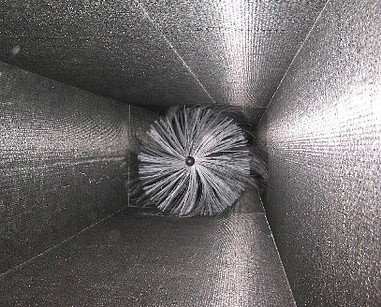

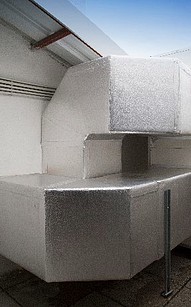

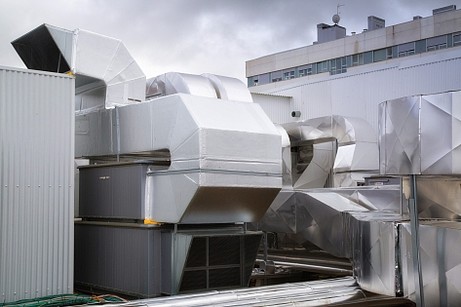

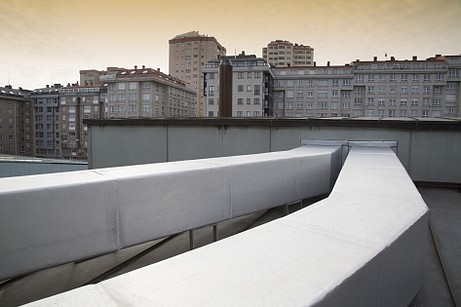

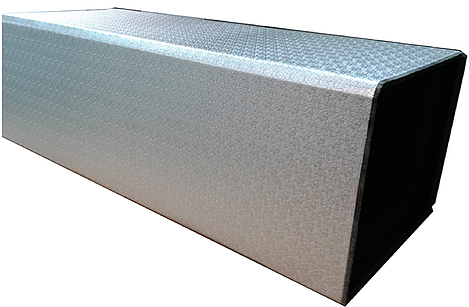

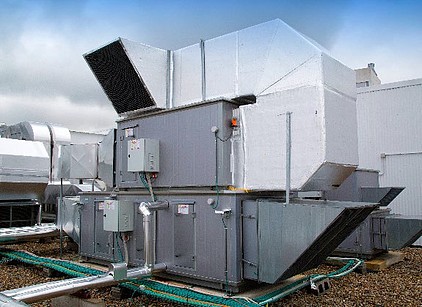

W celu wyznaczenia maksymalnej prędkości przepływu powietrza oraz maksymalnego ciśnienia zostały przeprowadzone testy zgodnie z normą PN EN 13403, gdzie przewody badane były z 2,5 raza większą prędkością oraz poddawane 2,5 raza większym ciśnieniom. W wyniku tych prób badane przewody nie wykazały żadnych śladów odkształceń, pęknięć, rozwarstwień czy erozji.

Charakterystyki oporów powietrza

Poniższy wykres dotyczy płyt Climaver Star. W celu zamiany przewodów o przekroju prostokątnym na odpowiednie okrągłe należy stosować przelicznik:

- gdzie a i b są to wewnętrzne wymiary prostokątnego przewodu podane w mm.

Kondensacja pary wodnej

Poniższy wykres umożliwia okreslenie grubości warstwy izolacji przewodu wentylacyjnego niezbędnej w celu uniknięcia kondensacji pary wodnej. Zaznaczony czerwoną linią przykład odnosi się do ekstremalnych warunków, jakie mogą panować w pomieszczeniach i do materiału izolacyjnego płyt Climaver. Minimalna grubość izolacji zapobiegająca kondensacji pary wodnej w tych warunkach to 20 mm. 25 mm izolacji płyt Climaver zapewnia uniknięcie kondensacji.

Właściwości tłumiące

Częstotliwość pasma (Hz)	125	250	500	1000	2000	4000		αw
Współczynnik tłumienia *	0,40	0,70	0,85	0,85	0,90	1,00		0,90
Wymiary wewnętrzne przewodu (mm)	Tłumienie akustyczne dla prostego przewodu (dB/m)							Klasa pochłaniania dźwięku A
200 x 200	5,82	12,75	16,73	16,73	18,12	21,00
300 x 400	3,40	7,43	9,76	9,76	10,57	12,25
400 x 500	2,62	5,74	7,53	7,53	8,15	9,45
400 x 700	2,29	5,01	6,57	6,57	7,12	8,25
800 x 1000	1,31	2,87	3,76	3,76	4,08	4,73

		- pochłanianie dźwięku na 1m przewodu
		- współczynnik pochłaniania dźwięku
	p	- obwód przewodu (m)
	S	- powierzchnia przewodu (m2)
	L	- długość przewodu (m)

*Powyższe dane uzyskane na podstawie badań przeprowadzonych zgodnie z normą PN-EN ISO 354:2005

Przewodnictwo cieplne
