WENTYLE są aplikacją wspomagającą rysowanie i obliczanie instalacji wentylacyjnych. Współpracuje z następującymi programami:
- Pełne wersje AutoCADa od 2000 do 2009, oraz starszy AutoCAD14
- AutoCAD LT w wersjach od 2000LT do 2009LT pod warunkiem, że zainstalowano przystawkę LT-Extender 1.9
- BricsCADem firmy Bricsys http://www.bricsys.pl/
- ArCADia IntelliCADem firmy Intersoft www.intersoft.pl/
- 4M IntelliCADem firmy Datacomp http://www.4m.info.pl/
Program jest bezpłatny
WENTYLE wspomagają rysowanie instalacji wentylacyjnych opartych na systemie przewodów i kształtek o przekroju prostokątnym lub okrągłym. Zawierają między innymi bazę kanałów i kształtek z płyt CLIMAVER.
Umożliwiają wygodną budowę instalacji i łatwe wprowadzanie do nich zmian.
Na końcu tworzą automatyczne zestawienie wykorzystanych w projekcie elementów. Zliczają również zapotrzebowanie materiałowe płyt Climaver oraz materiałów pomocniczych.
Możliwe jest także automatyczne obliczenie spadków ciśnień stworzonej instalacji lub jej fragmentu.
W nakladce istnieje również możliwość automatycznego obliczania tłumienia kanałów, automatycznego tworzenia zestawień materiałów, automatycznej numeracji elementów oraz tworzenie własnych elementow.
Wersja programu 5.0 jest rozbudowana o bazę kolejnych oferowanych przez nas produktów a mianowicie kratek, anemostatów i akcesoriów.
Program powstał w wyniku szerokich konsultacji wśród polskich projektantów wentylacji. Jest też cały czas rozwijany.
Program zawiera również bazy przewodów ALNOR oraz wentylatorów DOSPEL.
POBIERZ PROGRAM lub ZAMÓW PROGRAM NA CD
Poniżej do pobrania program WENTYLE oraz instrukcja do niego a jeszcze niżej baza stron katalogowych w PDF'ach do programu.
Program "Wentyle" na AutoCADa (jest bezpłatny):
WENTYLE wersja 6.0 - pobierz program
Instrukcja Wentyli na AutoCADa:
Nie zapomnij o ściągnięciu instrukcji, jest do wyboru pełna albo krótsza - dla użytkowników wersji poprzedniej:
Files to download
Wentyle6.0 - instrukcja pełna.zip
Wentyle6.0 - co nowego w wersji 6.0
Program "Wentyle" na BricsCADa i iIntelliCADa (jest bezpłatny):
Wersja WENTYLI oznaczona literami IC współpracuje z:
BricsCADem, IntelliCADem firmy Intersoft oraz IntelliCADem firmy Datacomp.
WENTYLE w tej wersji posiadają bazę kanałów i złączek okrągłych i prostokątnych oraz pełnię możliwości rysunkowych: edycję kształtek, renumerację, element własny i automatyczne zestawienie.
Instrukcja Wentyli na BricsCada i IntelliCADa:
Files to download
Pełna instrukcja Wentyli 5.5IC pod IntelliCADa i BricsCADa
Co nowego w wersji 5.5IC
Baza stron katalogowych w PDFie do programu
Dostępną tutaj "Bazę PDFów do programu Wentyle" można też zamówić na CDRomie.
Pliki do pobrania
Prośba do użytkowników:
Jeśli program się Państwu podoba, zechcijcie polecić go znajomym.
Reklama w środowisku pomoże nam w staraniach o nowe bazy producenckie do programu.
Pobierz program ze strony www.tomicad.pl
VENTPACK jest to oprogramowanie wspomagające rysowanie i obliczanie instalacji wentylacji i klimatyzacji w srodowisku AutoCAD. Od marca 2009 roku nakładka Ventpack 3.0 zawiera parametryczne biblioteki kanałow i kształtek CLIMAVER.
Biblioteki CAD stają się z roku na rok coraz bardziej popularne. Dzisiaj już większość producentów urządzeń branży HVAC posiada biblioteki swoich produktów. Dzieje się tak ze względu na rosnące wśród projektantów zapotrzebowanie na biblioteki CAD.
Jeśli projektanci mają do wyboru skorzystać z gotowych bloków CAD poszczególnych produktów, lub rysować elementy instalacji samemu, wybierają gotowe rysunki/bloki.
W praktyce okazuje się, że samo opracowanie bloków CAD nie wystarcza. Biblioteka wymaga nieustannych aktualizacji wynikających z ewolucji oferty producenta oraz modyfikacji istniejących produktów. Dotarcie z nowymi blokami urządzeń do projektantów obarczone jest wieloma kłopotami oraz dużą bezwładnością. Firma BH-Res we współpracy z firmą Fluid Desk Sp. z o.o. spieszy z pomocą producentom i projektantom oferując darmową aplikację FLM (Fluid Desk Library Manager) rozwiązującą powyższy problem.
Wychodząc naprzeciw oczekiwaniom projektantów firma BH-Res posunęła się krok dalej zamieszczając własną bazę przewodów z wełny mineralnej Climaver w Ventpacku – module służącym do projektowania wentylacji i klimatyzacji.

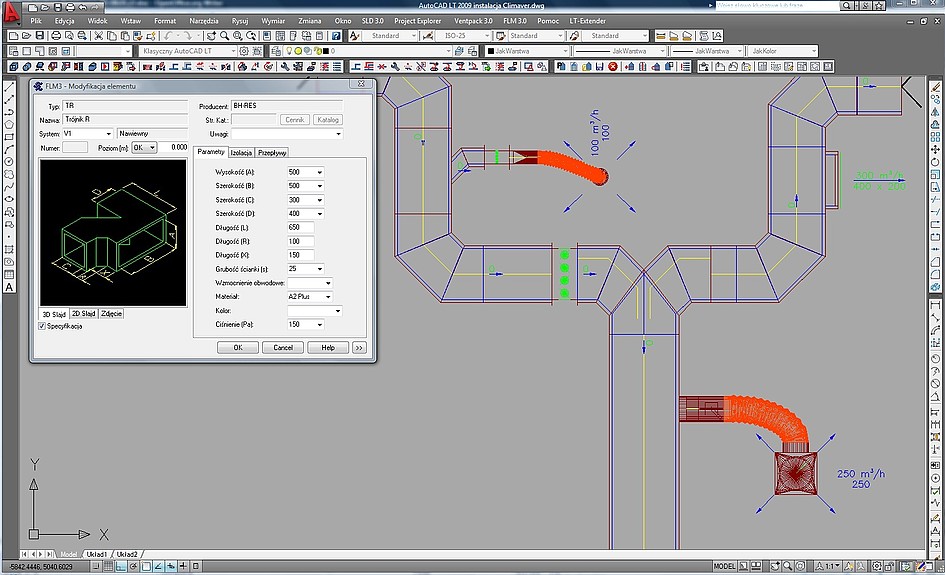

Dzięki parametrycznym bibliotekom Ventpack automatyzuje proces rysowania instalacji. Podczas funkcji ciągłego rysowania wystarczy wskazywać kolejne punkty przebiegu instalacji, by program automatycznie wstawiał odcinki proste i kolana dla zadanych wymiarów przekroju poprzecznego instalacji. Ventpack pomaga w doborze przekroju kanałów przez automatyczne wyliczanie prędkości powietrza, informuje o przekroczeniu maksymalnej lub minimalnej prędkości przepływu, wykonuje obliczenia hydrauliczne zaprojektowanej instalacji oraz automatycznie tworzy zestawienia elementów. Raport błędów ułatwia diagnozowanie i lokalizowanie wszelkich nieprawidłowości, które występują w projekcie. Ponadto w najnowszej wersji program umożliwia elastyczną zamianę pomiędzy systemami wentylacyjnymi np. instalację blaszaną na instalację z płyt z wełny mineralne Climaver. Aplikacja pozwala na swobodne definiowanie parametrów rysunku i systemów wentylacyjnych, w tym: skali rysunku, domyślnych parametrów bibliotek elementów wentylacyjnych (przewodów, kolan, trójników itd.), parametrów graficznych: wymiarowania i numerowania oraz tabel informacyjnych Wszystkie zdefiniowane przez użytkownika ustawienia można zapisać w pliku, z którego można korzystać przy kolejnych projektach.
Korzyści z użytkowania nakladki VENTPACK:
-zwiększenie efektywności pracy
-raportowanie błędów - ułatwia diagnozowanie i lokalizowanie wszelkich nieprawidlowości
-automatyczne wyliczanie prędkości powietrza - informacja o przekroczeniu maksymalnej lub minimalnej prędkości przepływu
-automatyczne generowanie przekroju instalacji
-automatyczne obliczeniia hydrauliczne
-automatyczna regulacja instalacji
-automatyczne zestawienie materiałów
-automatyczna numeracja elementów
-detekcja kolizji
-tworzenie własnych elementów
-funkcje ciaglego rysowania
-elastyczna zamiana instalacji zaprojektowanej w blasze na system samonosnych kanałów Climaver za pomoca modułu SLD
FLM (Fluid Desk Library Manager) to program dla projektantów, ktorego licencja użytkowania udzielana jest bezpłatnie. Służy do zarządzania parametrycznymi bibliotekami CAD w środowisku graficznym programu AutoCAD.
Więcej informacji o oprogramowaniu Ventpack na stronie www.fluid-desk.pl
POBIERZ PROGRAM:
