Płyty CLIMAVER przeznaczone są do wykonywania gotowych izolowanych termicznie i akustycznie przewodów o przekroju prostokątnym w powietrznych instalacjach grzewczych, klimatyzacyjnych i wentylacyjnych w budynkach mieszkalnych, zamieszkania zbiorowego, wszelkich budynkach użyteczności publicznej, w tym obiektach szpitalnych oraz budynkach przemysłowych, w tym branży spożywczej.
Statystycznie 50% całkowitego zużycia energii w budynkach mieszkalnych stanowi ogrzewanie i chłodzenie. Kluczowym elementem w celu spełnienia wymogów europejskich w zakresie oszczędności energii i ochrony środowiska jest efektywność energetyczna klimatyzacji. CLIMAVER APTA został stworzony w odpowiedzi na powyższe wymagania dotyczące efektywności energetycznej klimatyzacji.
Przewodność cieplna A 0,032 W/(m*k) związana z grubością 40 mm zapewnia odporność termiczną ponad 1,5 razy większą niż wymagają tego przepisy i jest najwyższa na runku pośród tego typu produktów. Jej funkcję pozwalają na około 30% mniejsze straty energii ciepła wzdłuż kanału w odniesieniu do rozprzestrzeniania się ciepła w budynkach.
Płyty CLIMAVER APTA zapewniają największy współczynnik pochłaniania dźwięku na rynku (Sabine a), osiągając wartość 0,9. Ponadto płyty wykonane w technologii Climaver osiągają wysokie wartości pochłaniania dźwięku dla niskich częstotliwości, dzięki czemu CLIMAVER APTA jest najlepszym rozwiązaniem dla pomieszczeń o wysokich wymaganiach akustycznych.
OPIS:
Samonośne kanały wykonane z płyt z wełny szklanej, zostały zaprojektowane, aby spełnić bardzo wysokie wymagania dotyczące izolacji cieplnej i pochłaniania dźwięku, oprócz bardzo dobrych parametrów akustycznych kanały są odporne na czyszczenie.
Wymiary (m) |
Grubość (mm) |
m2/karton |
m2/paleta |
m2/ciężarówka |
|
Długość (m) |
Szerokość(m) |
||||
3,00 |
1,21 |
40* |
18,15 |
199,70 |
1,597 |
*- dostępny również 50mm.
DANE TECHNICZNE ZGODNE Z NORMAMI:
W poniższej tabeli przedstawiono wszystkie dane techniczne zgodne z normami:
EN 13403, EN13501-1, EN ISO 354, EN 12086, UN 12237 i RITE
Dane |
|
Stosunek jakości |
|||||
Wartość przewodności cieplnej (100C) |
|
0,032 W/m-K |
|||||
Klasa reakcji na ogień |
|
A2, s1 - d0 |
|||||
Przepuszczalność pary wodnej |
|
100 m2 h Pa/mg na zewnątrz |
|||||
Szczelność |
|
Klasa D |
|||||
Wytrzymałość na ściskanie |
|
800 Pa |
|||||
Współczynnik pochłaniania dźwięku |
40 mm |
125 Hz |
250 Hz |
500 Hz |
1 KHZ |
2 KHz |
4 KHz |
|
0,4 |
0,65 |
0,75 |
0,9 |
0,9 |
1.0 |
|
50 mm* |
125 HZ |
250 Hz |
500 Hz |
1 KHz |
2 KHz |
4 KHz |
|
|
0,4 |
0,7 |
0,8 |
0.90 |
0,9 |
0,9 |

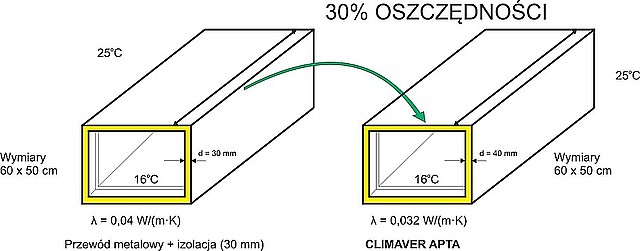

WYSOKA ODPORNOŚĆ TERMICZNA
Płyty CLIMAVER dzięki nowej grubości i jakości zapewniają wysoką odporność termiczną rzędu 1,25 (m2*K)/W, co stanowi wzrost o ponad 65% w stosunku do minimum wymaganego przez RITE.
Opór cieplny materiału R określona została przez R= d/λ.
|
Wymagania RITE |
CLIMAVER A2 BLACK 40 |
Grubość d (mm) |
30 |
40 |
Przewodność cieplna *λ (W/(m K)) |
0,04 |
0,032 |
Opór cieplny * R (m2K)/W |
0,75 |
1,25 |
* Własności obejmują 100C |
Weź pod uwagę 3 mechanizmy wymiany ciepła: przewodzenie, konwekcję o promieniowanie.
Własności |
Jednostka |
Wymagania RITE 30 |
Inne płyty z wełny szklanej |
CLIMAVER |
CLIMAVER A2 BLACK 40 |
Przewoność |
W/(m • K) |
0,040 |
0,033 |
0,032 |
0,032 |
Grubość (d) |
mm |
30 |
25 |
25 |
40 |
Strumień ciepła |
W |
557 |
549 |
538 |
392 |
Straty energii w ciągu 12 h |
kWh |
6,68 |
6,59 |
6,46 |
4,70 |
Odniesienie do wymagań RITE |
% |
0 |
1 |
3 |
30 |
SZCZELNOŚĆ
CLIMAVER APTA gwarantuje najlepszą klasę szczelności: Klasa D(według normy RITE).
Klasyfikacja szczelności i wskaźnik nieszelności. |
|
Klasa szczelności przewodów |
Wskaźnik nieszczelności (fmax) |
A |
0,027 X PS 0,65 |
B |
0,009 X PS 0,66 |
C |
0,003 X PS 0,67 |
D |
0,001 X PS 0,68 |
Wartości przecieku powietrza
Straty energii reprezentowane przez wyciek powietrza
Klasa szczelności |
Autoryzowana szczelność |
% nieszczelności |
Strata energetyczna (12h) |
Oszczędność w porównaniu do RITE |
- |
L/(s • m2) |
% |
kWh |
% |
B |
0,37 |
5% |
10 |
0 |
D |
0,04 |
0,50% |
1 |
90 |
WYSOKIE PARAMETRY AKUSTYCZNE: Leprze tłumienie hałasu.
Na całym świecie komfort akustyczny jest coraz bardziej ceniony. Istnieją rozwiązania w celu zapewniania odpowiedniego komfortu akustycznego oraz minimalne wymagania Kodeksu Techniki Budowlanej (CTE) i RITE.
RITE: „Systemy grzewcze powinny być zaprojektowane tak, aby dla użytkowników budynków uzyskać odpowiednią jakość cieplną wewnątrz pomieszczenia, nie powodując utraty jakości akustycznej.”(Art. 8.2)
„Systemy ogrzewania budynków powinny spełniać wymogi dokumentu DBHR – Ochrona przed hałasem w budynkach technicznych.” (IT 1.1.4.4)
CTE – DBHR – Ochrona przed hałasem:
„Przewody klimatyzacyjne powinny byś instalowane z wymaganymi materiałami dźwiękochłonnymi, a szczególnie tłumikami.
Wyższe pochłanianie dźwięku: αw=0,9
Absorbcja dźwięku jest to cecha materiału odpowiadająca za jego zdolność do pochłaniania energii dźwięku i ograniczenia pogłosu(echa).
Jest ona określona przez współczynnik pochłaniania dźwięku Sabine αs uzyskanej przez pomiar pochłaniania dźwięku w komorze pogłosowej zgodnie z normą EN ISO 354 dla każdej częstotliwości.
CLIMAVER APTA oferuje najlepszy współczynnik pochłaniania dźwięku na światowym rynku αw=0,9 , który zapewnia optymalne tłumienie dźwięku w pomieszczeniach wentylowanych.
Częstotliwość |
125 Hz |
250 Hz |
500 Hz |
IKHz |
2 KHz |
4 KHz |
|
Współczynnik tłumienia dźwięku (ap) |
40 mm |
0,40 |
0,65 |
0,75 |
0,90 |
0,90 |
1,00 |
50 mm* |
0,40 |
0,70 |
0,80 |
0,90 |
0,90 |
0,90 |
|
Centrum badania akustycznego: CTA 156/10/REV i CTA 049/11/REV |
CLIMAVER APTA: posiada wszystkie korzyści wynikające z zakresu CLIMAVER:
· Klasa Niepalności: Euroclass A2-s1,d0.
CLIMAVER APTA jest dostępny w Klasie A2, Euroklasa A2-s1,d0.
Jest to optymalna odporność przewodów samonośnych na ogień.
· Odporność na ciśnienie,
Zakres CLIMAVER sięga do 2000Pa, gwarantuje odporność na ciśnienie do wartości 800 Pa przy pracy bez przerwy, zostało to ujęte w normie UNE-EN 13403
